SMC4-16A-16B IO输出板V3.0 可以在12V和24V电源下产生变频器速度控制所需要的0-10V控制信号。当SMC4主机使用12V或24V电源连接变频器，可以根据电压的不同，参考下面的连接方式。前提是变频器需要预先设置好正反转控制端口和启用0-10V端口，当然正转、反转、速度控制是三个独立控制功能，具体使用到的功能按实际需求连接接使用。

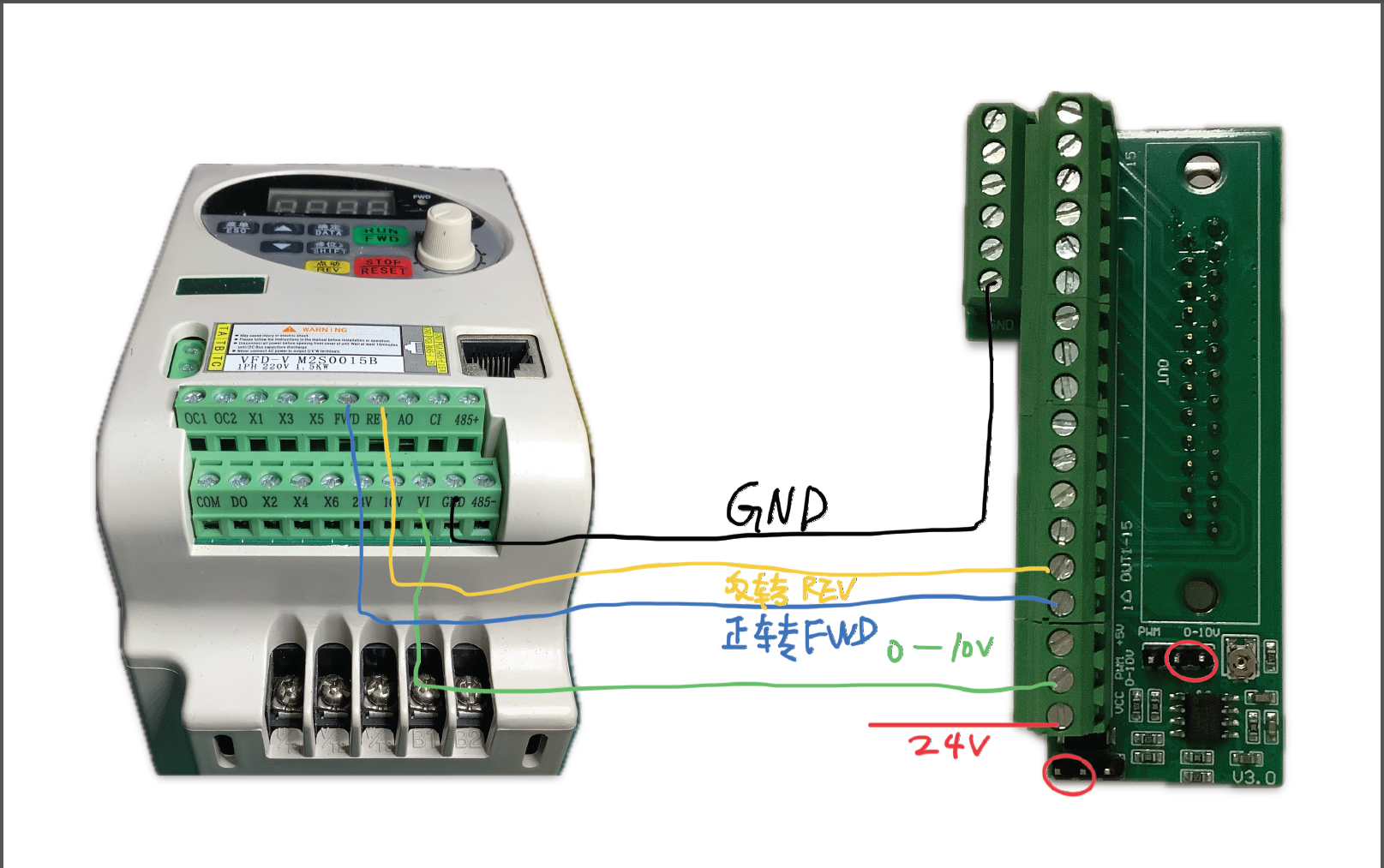

SMC4主机使用24V电源时，图中“24V”应接到SMC4主电源的24V端口（正极）。IO输出板上的两个跳线帽按图中圆圈标示位置进行跳线。

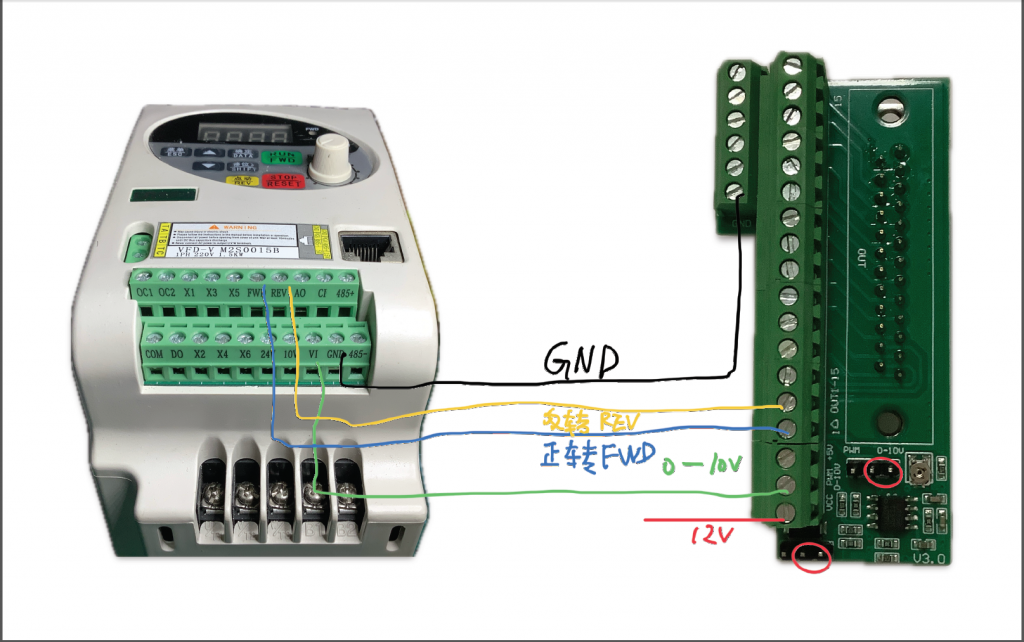

SMC4主机使用12V电源时，图中“12V”应接到SMC4主电源的12V端口（正极）。IO输出板上的两个跳线帽按图中圆圈标示位置进行跳线。

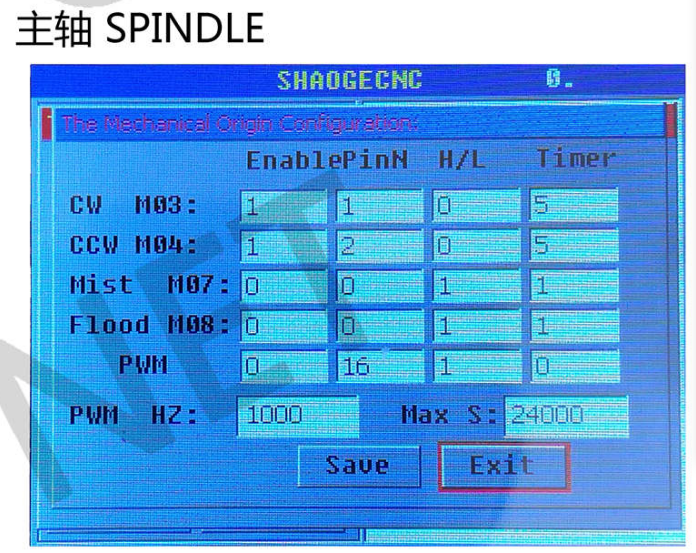

当按上面参考图连接时，SMC4主机上的主轴参数，可以按下图进行设置。M03，M04项目中设置正反转连接的端口和延时参数，PWMHZ不需要更改，MaxS填写主轴的最大转换，雕刻用的电主轴一般是24000转。
关于此IO输出板跳线的更多设置参考可以跳转到《SMC4-16A-16B IO输出板V3.0的0-10V电路跳线说明》查看。
