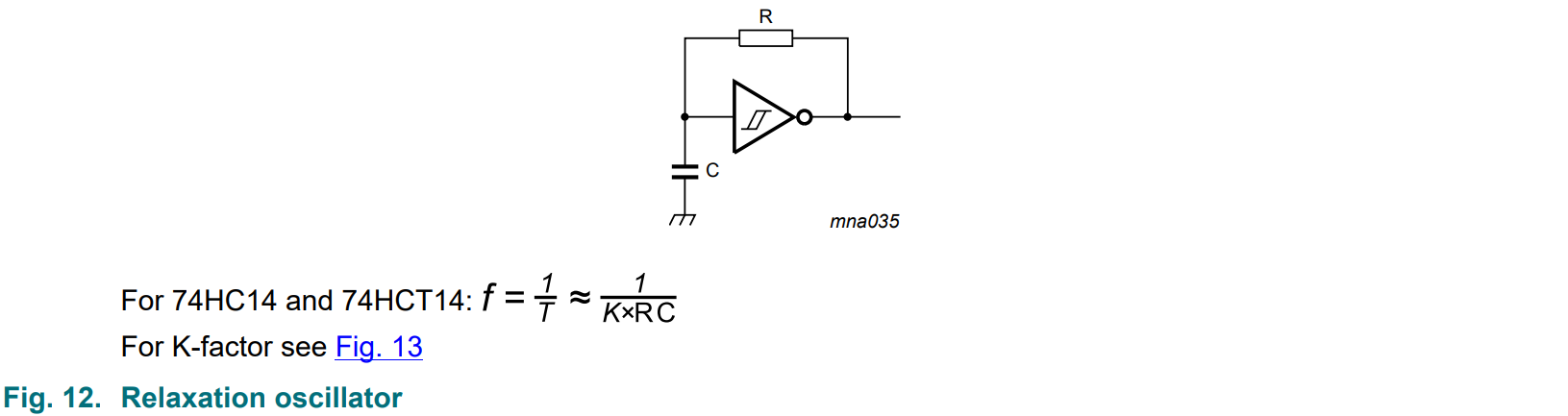

下面这张图源自恩智浦的74HC14器件手册。74HC14是六路反相施密特触发器，主要功能就是逻辑反相、施密特触发输入、信号整形等，可以应用于波形脉冲整形、非稳态多谐振荡、单稳态多谐振荡等等电路中。下图的正是一个最基本的施密特波形发生器，它是非稳态多谐振荡电路，也可称为张弛振荡器。此电路能产生连续的方波，可以直接用于要求不高的时钟信号源。

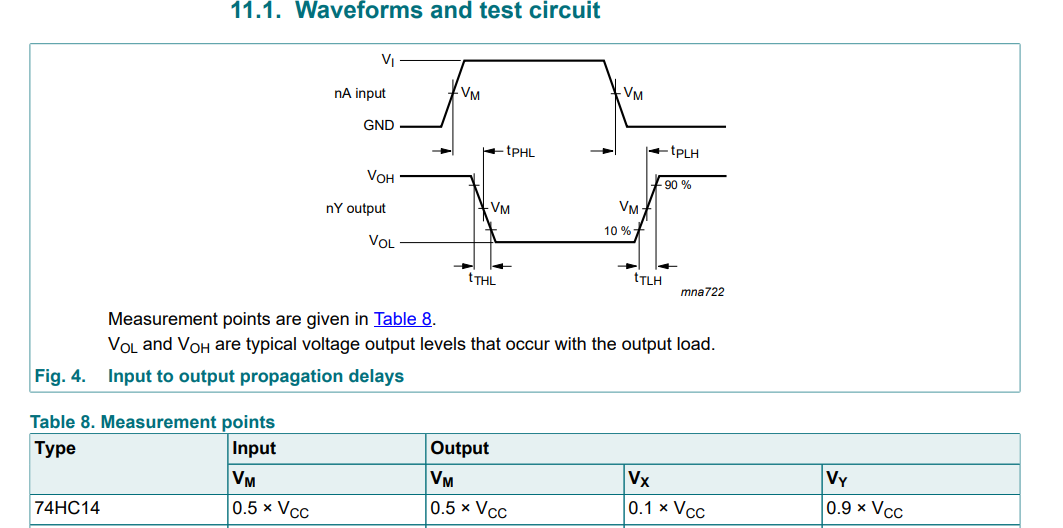

最基本的施密特波形发生器由一个电阻R、一个电容C和一个反相施密特触发器组成，其工作原理也很好理解，首先芯片上电5V后假设反相器输入端为低，反相器输出端则输出VOH接近5V，5V通过电阻R向电容C充电，根据电容容量的大小以及电阻大小的不一样，充电时间长短也就不一样，当电容C充电到阀值电压VM=0.5xVCC=2.5V时，反相器输出端开始反转变低，经过一个极小的延时tPHL后输出电压会到达VM，并继续输出到低电平VOL约0.2V，这时电容会开始放电，输入端会经过一段时间后达到VM以下，输出端再次变回VOH，输出完成一个方波周期。

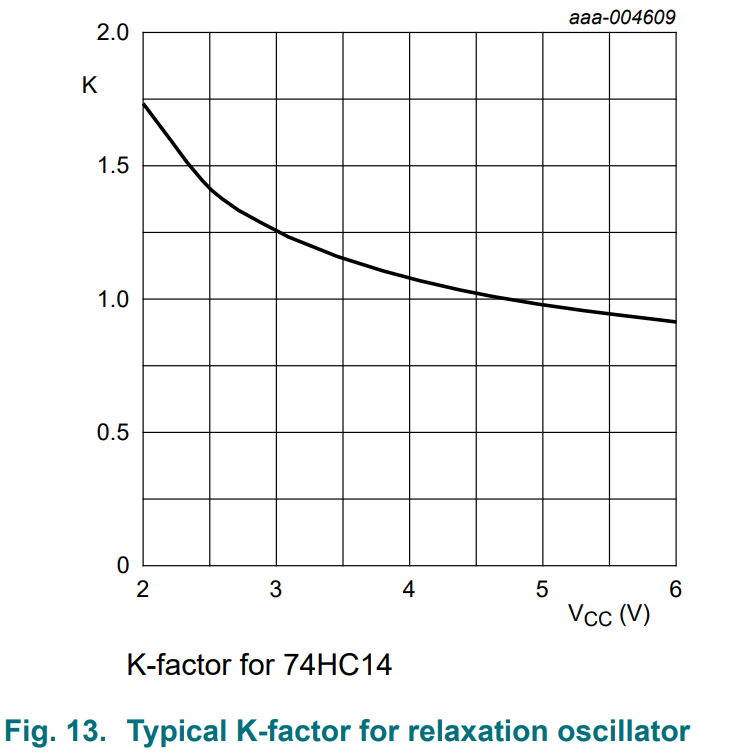

方波的频率计算可以根据图一上的公式，K为一个常数，会受VCC电压的大小影响，可以参考手册中图表。R和C的取值手册上并没给出，参考其它资料大约估计C为 1nF-1000uF ，R为100R-10K，具体使用时可以以实际实验时调整，以得到想要的频率。

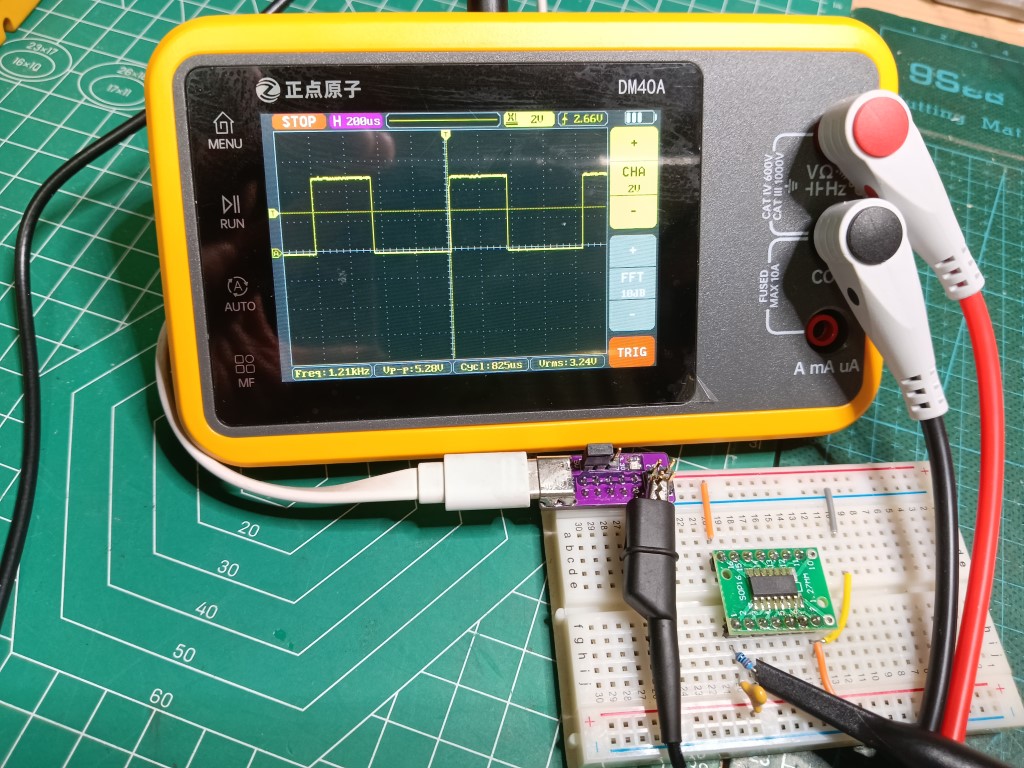

实际元件参数计算验证一下，R=10K，C=0.1uF，VCC=5V所以查上图可知K约为0.9，代入f=1/KRC=1/0.9x10Kx0.1uF=1.11KHz，考虑实际元件值的偏差，频率值大约为1K-1.2KHz。实测如下。

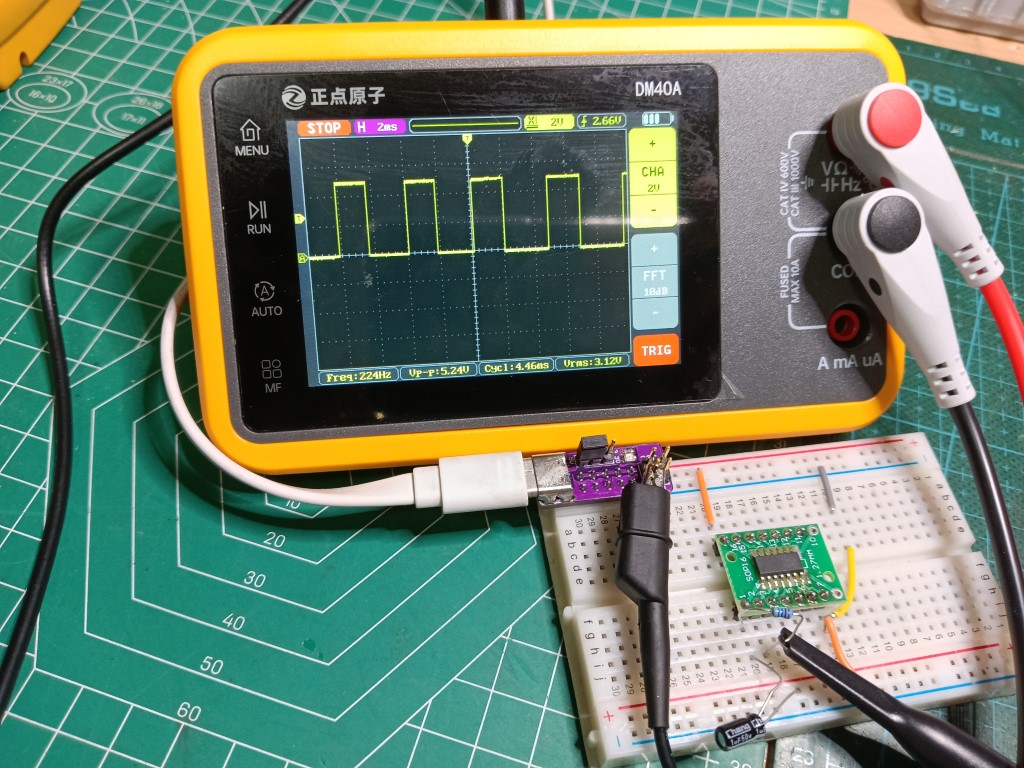

R=4.7K，C=1uF，代入f=1/KRC=1/0.9×4.7Kx1uF=236.4Hz。实测如下。
相类似的TTL或COMS反相施密特触发器芯片也是一样可以实现此方波发生器电路的，如74HCT14,74LS14,40106B等等，只是芯片的电压、阀值等有所不一样，所能产生的频率以及波形都不一样。

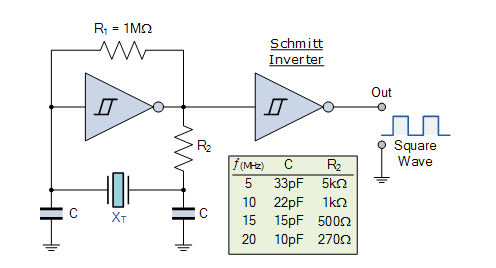

由此基本原理衍生的振荡电路有很多，如由2个或多个反相器组成的振荡器电路，如常用的晶体振荡电路等等。
参考元件手册地址：
https://assets.nexperia.com/documents/data-sheet/74HC_HCT14.pdf
