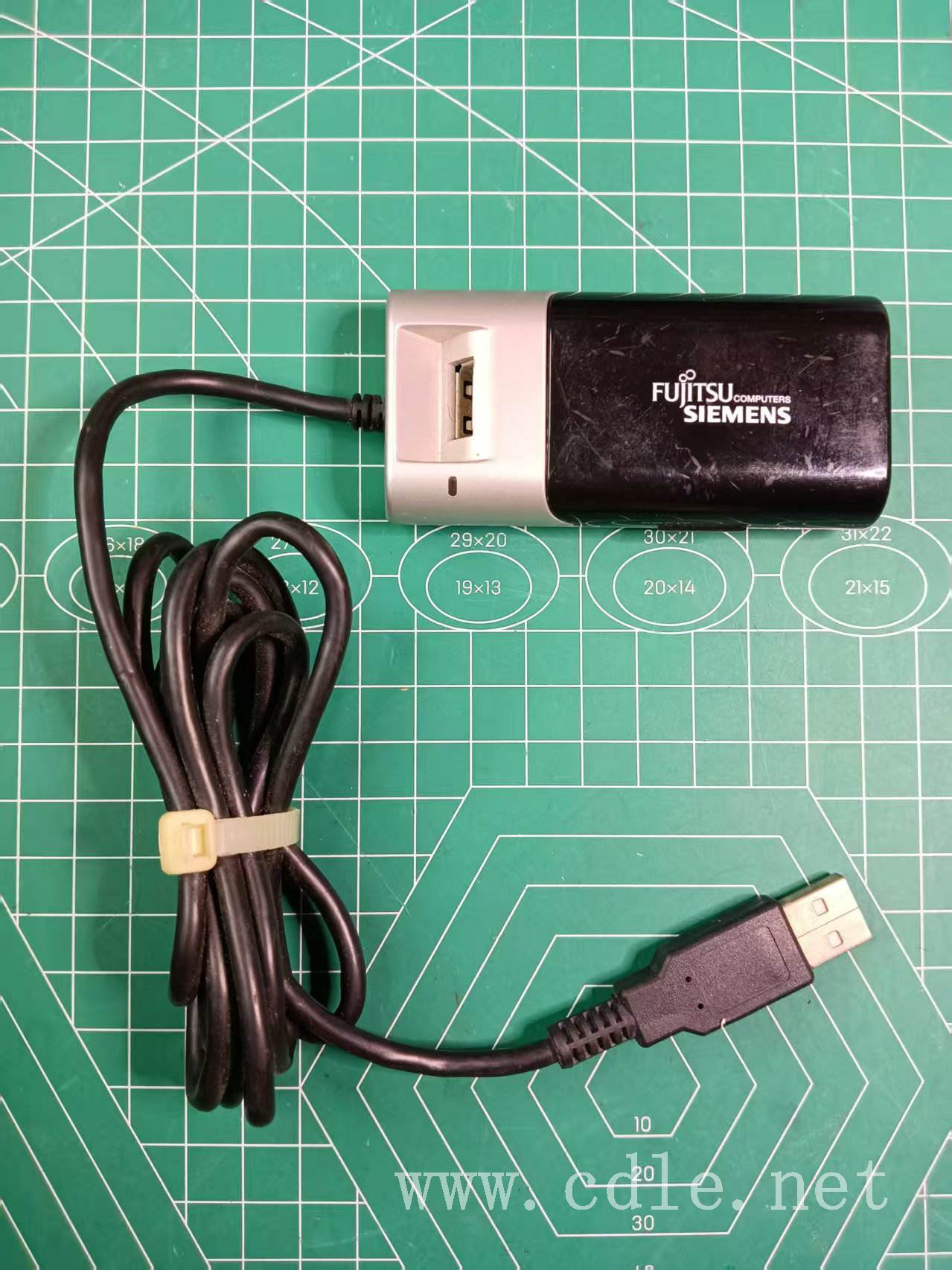

这是一个随富士通无线鼠标带来的USB镍氢电池充电器，时间比较久远了，拆开看看电路。镍氢电池（Nickel Metal Hydride, NiMH）是由镍镉电池（NiCd battery）改良而来的，其以能吸收氢的金属代替镉（Cd）。 它以相同的价格提供比镍镉电池更高的电容量、较不明显的记忆效应、以及较低的环境污染（不含有毒的镉）。 其回收再用的效率比锂离子电池更好，被称为是最环保的电池。AAA或AA型镍氢电池标称电压为1.2V，充满电后电压为1.4-1.45V。
USB端口可以插鼠标的无线接收器，可能以前的无线鼠标功耗大，电池耗电快，所以配个充电器？

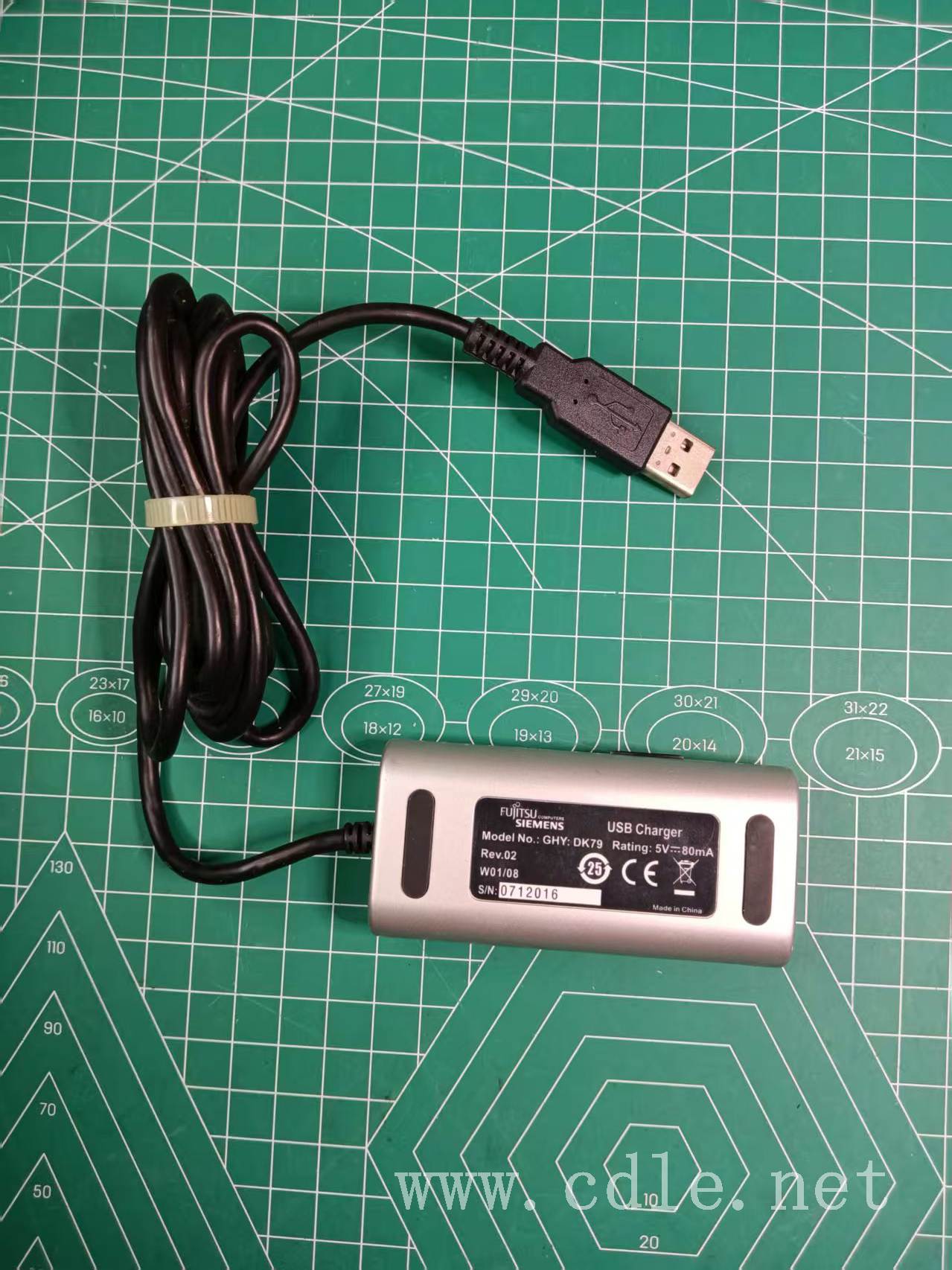

USB5V供电，电流80mA，充容量大的电池充电时间确实需要很长。

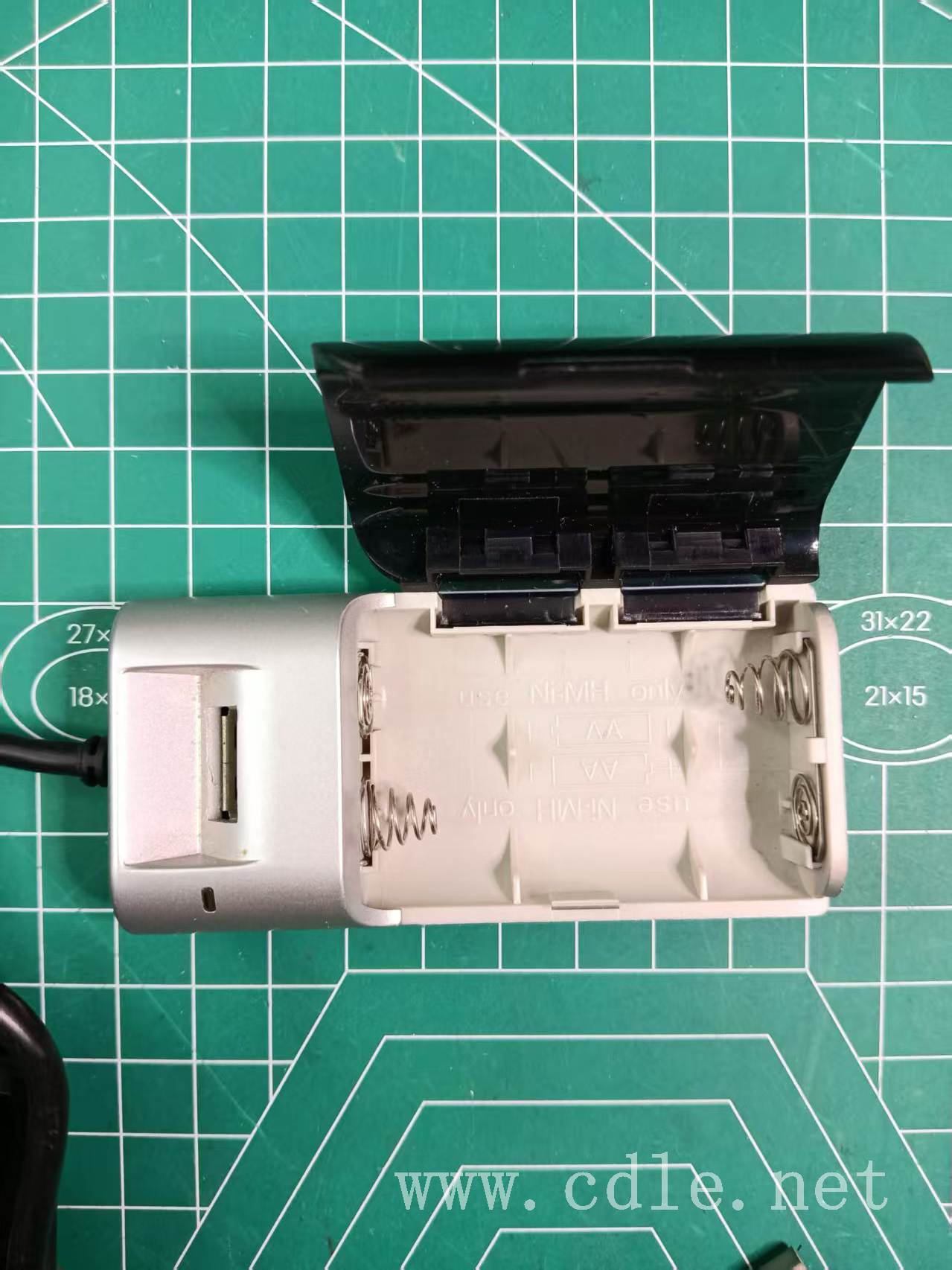

标明只能用于AA型Ni-MH电池。

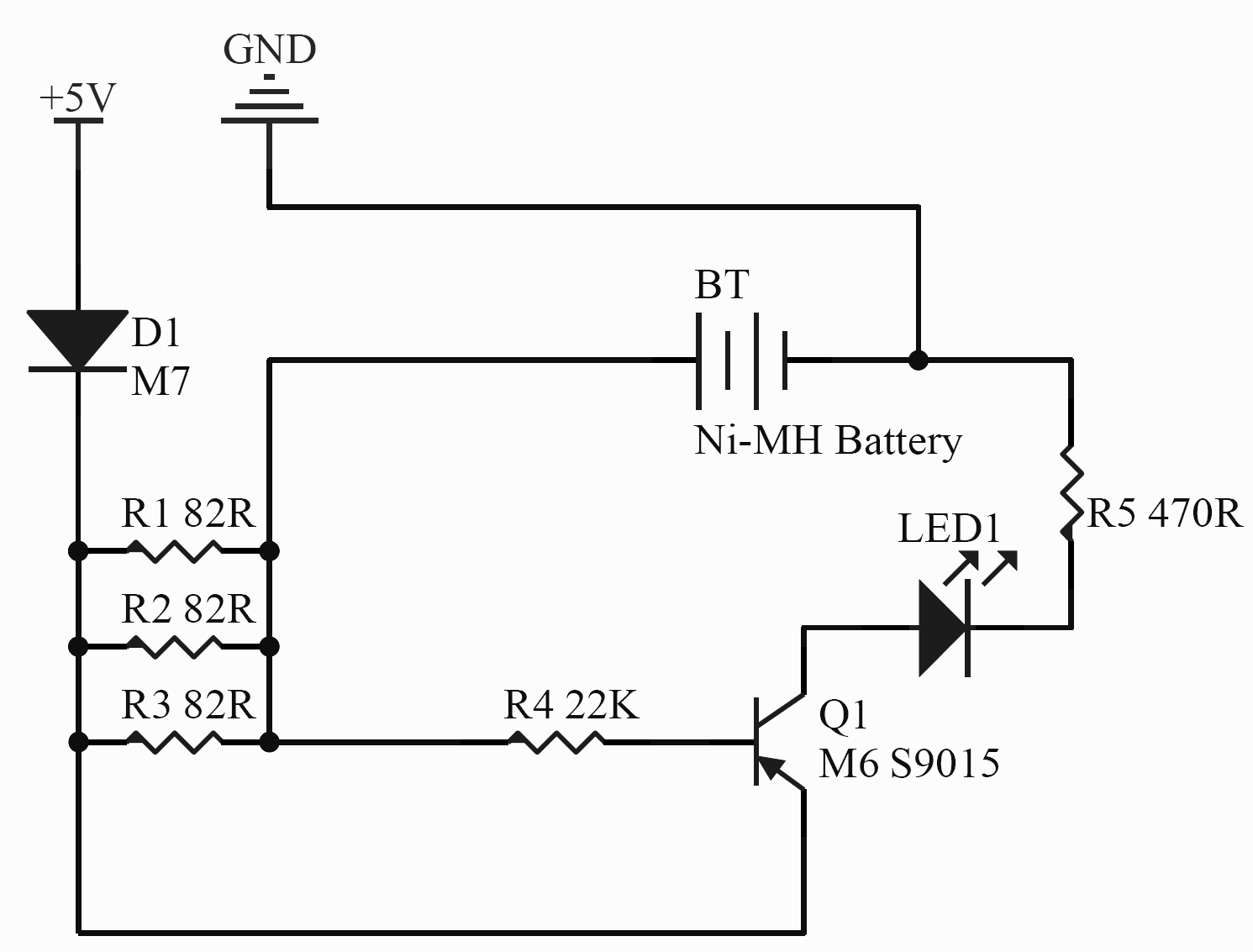

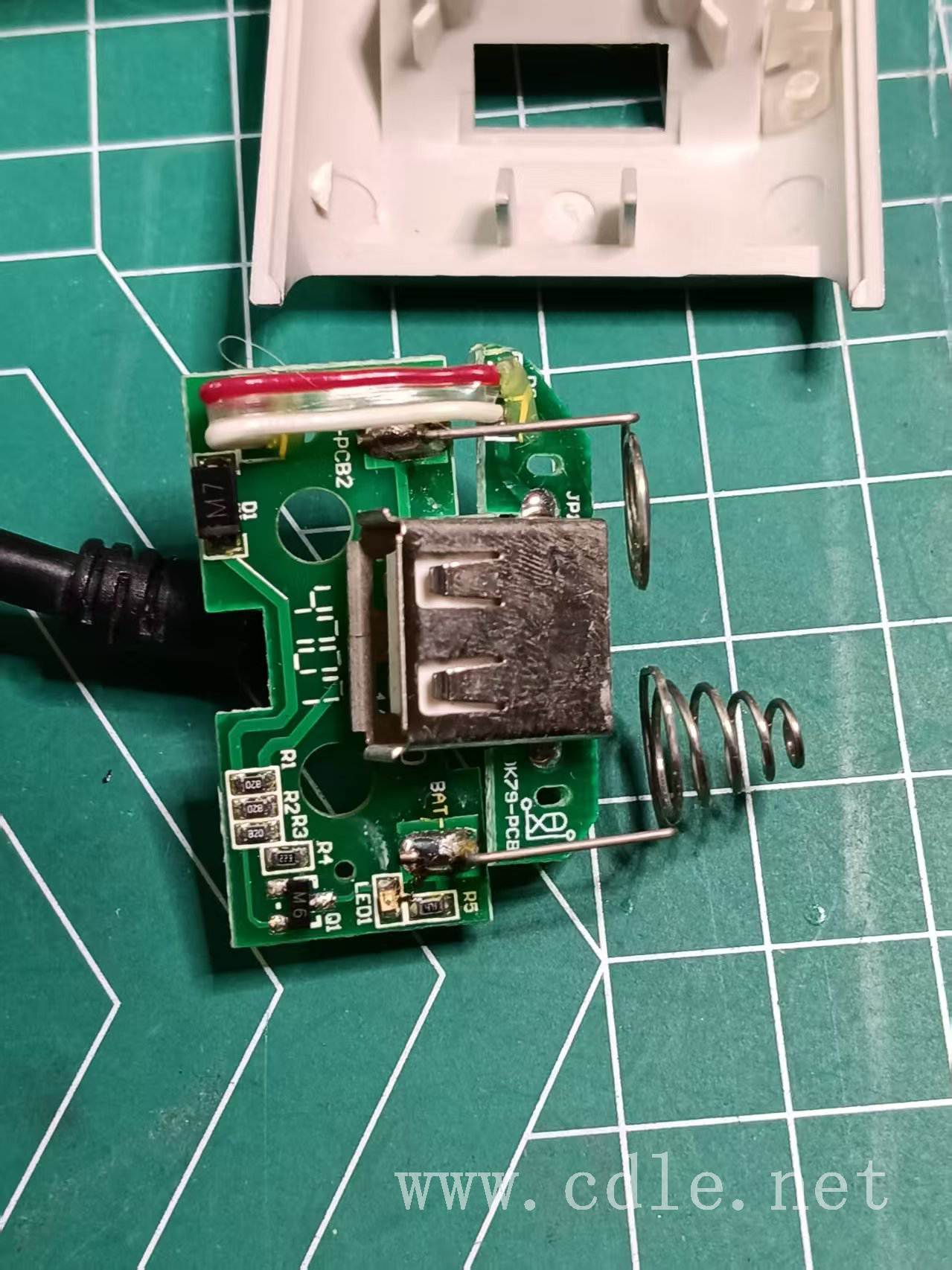

拆开后可以看到电路极为简单，测绘电路图如下。
当没有放入待充电电池时，5V经过M7整流管后，到达PNP管B极和E极的电压几乎一样，B极无足够电流通过，LED不点亮。

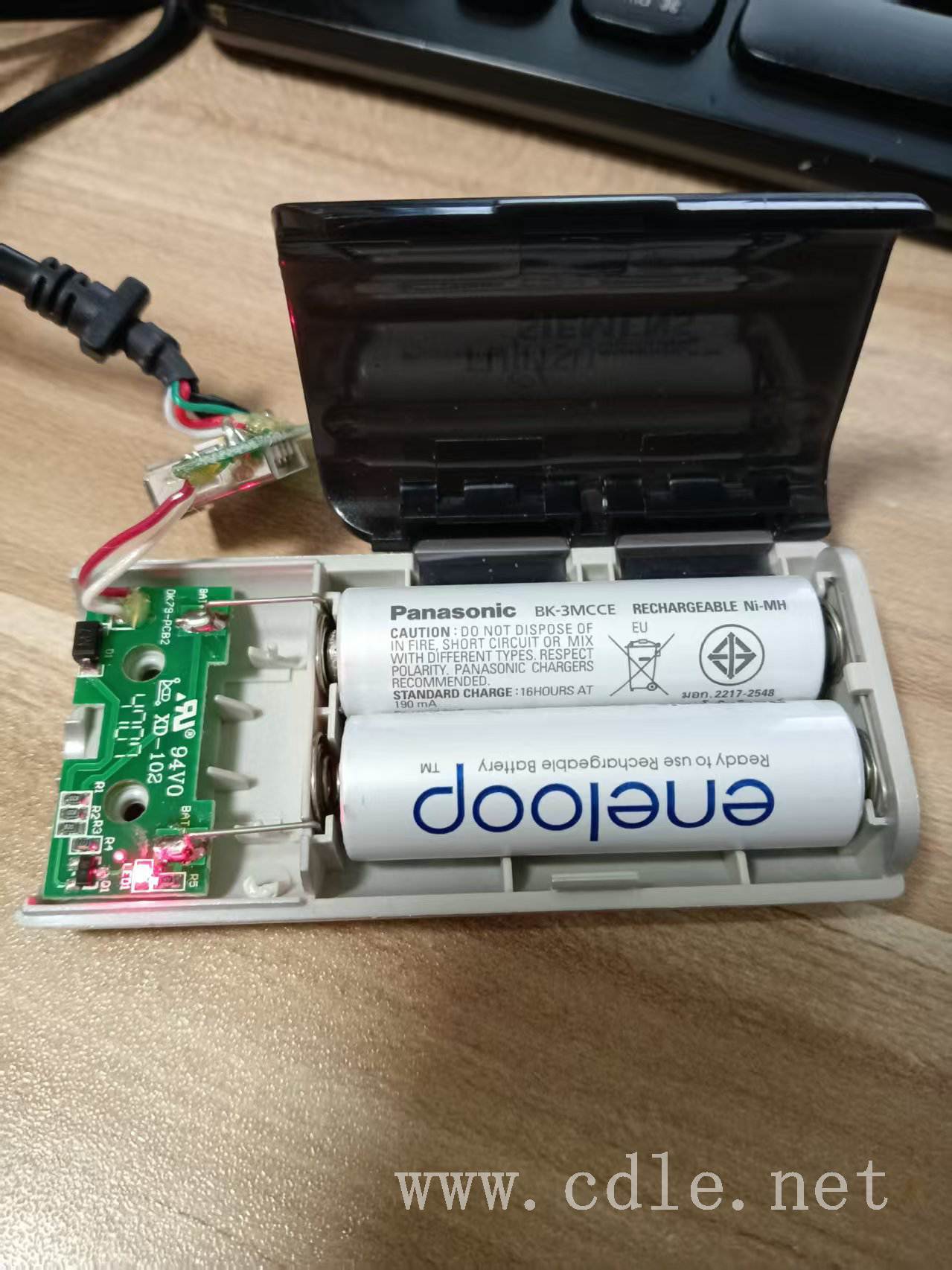

当放入电池充电时，5V经过M7后，PNP管E极电压约4.3V，B极电压为约3.6V，两个镍氢电池的最大电压也不会超过3V，不满电的状态下电压不会高于2.8V，所以这时R4两端电压至少0.6V，有电流流过R4，PNP管导通LED点亮。充电电流经过3个82欧电阻并联为27欧，充电电流大小就是4.3V减去电池电压除以27欧。比如当前电池电压为2.8V，（4.3V-2.8V）/27R约等于55mA。镍氢电池充满后电压为1.4-1.45V，两个也只有2.8-2.9V，所以只要有电池放进来，指示灯就会点亮，就算是电池充满电指示灯也不会熄灭，充电电流也会一直存在，只不过电流会随电池电压升高而减弱，电池充满也不能判断充电电流。这也是这种极低成本充电电路的缺陷。
