电路分析9

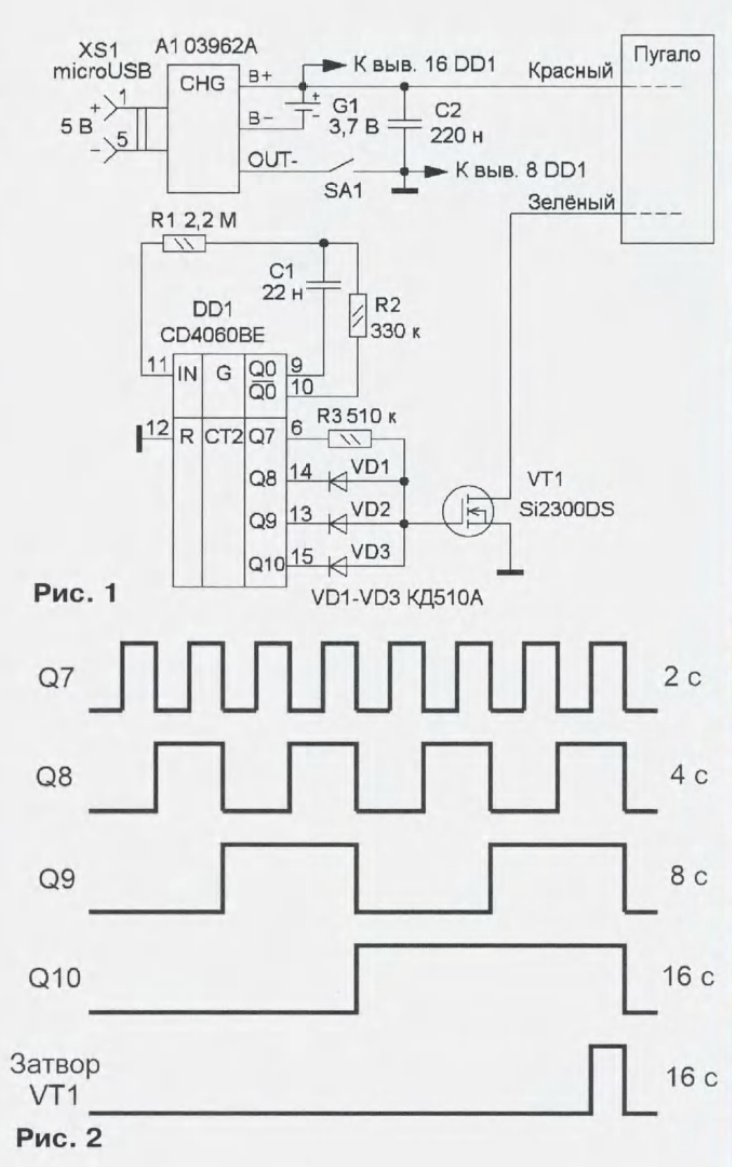

        此电路图来源于国外的无线电杂志，里面的分频定时电路有点意思，来简单分析一下。A1是03962A一种适用于USB端口的锂电池充电模块，G1是3.7V的锂电池，C2为220uF电容，SA1是个开关。电路的主要负载用VT1一个NMOS管控制，型号是Si2300DS。DD1是CD4060BE一个带振荡器的十四位二进制串行计数器。

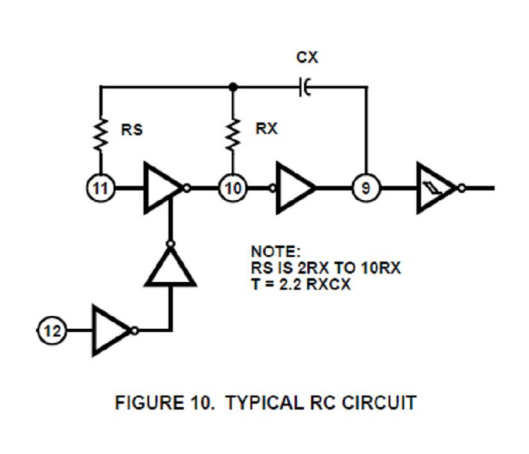

        CD4060内部振荡器使用RC配置时的典型应用电路如上图。杂志电路中也应用了相同的电路，通过C1、R1和R2使电路产生振荡。根据C1和R2的取值，振荡周期T=22uFx330x2.2=约0.016秒。然后经过7的2次方128分频后从Q7输出，Q7的周期0.016×128=约2秒。再用三个二极管VD1、VD2、VD3和Q8Q9Q10输出并成一个与门逻辑输入。也就是当Q7-Q10同时为高电平时，VT1G极才会为高电平，才会输出带动负载。反映到时序就是每16秒输出1秒。原图片作者正是巧妙使用这个技巧达到定时输出目的。
